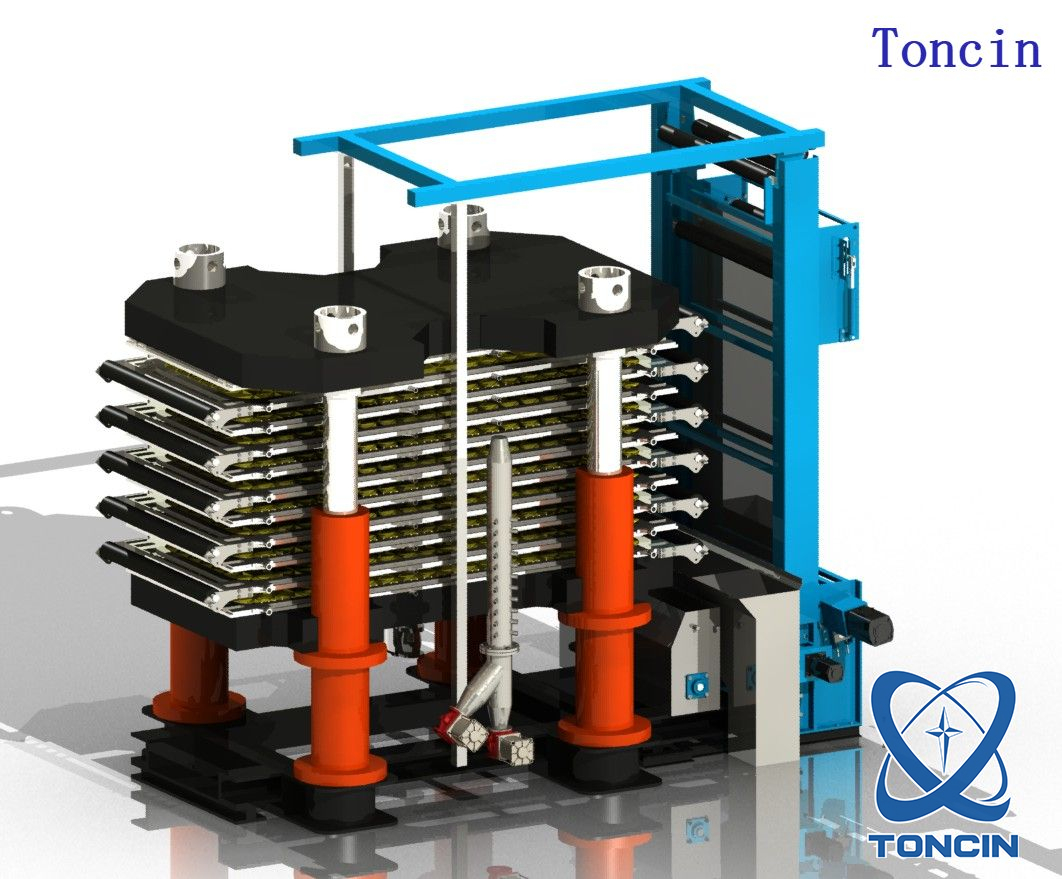

HVPF Vertical Automatic Press Filter - самый продвинутый фильтр, который когда -либо получал мир. Вакуум имеет предел, но не давление. HVPF Вертикальный автоматический пресс используйте воздух или воду, чтобы сформировать огромную разность давления на обеих сторонах фильтрации для достижения очень эффективного разделения твердого и жидкости. Поскольку фильтровая пластина закрыта, суспензию перекачивают в камеру фильтрации через трубы суспензии. Часть фильтрата затем входит в камеру фильтрата через фильтровую ткань из -за гравитации. Затем резиновая диафрагма с высоким давлением резиновой диафрагмы для вытягивания фильтрата от фильтрационного пирога. Когда этот процесс будет завершен, водитель запускает фильтрующую одежду и пирожные фильтров, сбрасывается с обеих сторон ткани фильтров.
Применение продукта:
Вертикальный автоматический пресс -фильтр HVPF может быть применен в добыче, металлургии, химической промышленности, аптеке и пищевой промышленности. Это своего рода высокая мощность, энергосберегающая, автоматическая твердое жидкое разделение.
Диапазон подачи и требования к локальной установке:
(1) Он состоит из хозяина, гидравлической станции, водной станции, системы очистки и системы управления.
(2) Эта машина должна быть установлена на сплошном плоском железобетоне или стальной стойке. Проконсультируйтесь с размером фундамента и связанным с этим размером с картой наброска для установки и графике фундамента. Глубина основы определяется клиентами в соответствии с реальными условиями. Хозяин должен быть приостановлен профессиональными техниками, избегайте воздействия оборудования или царапины. Используйте Grad Enter, чтобы настроить хост во время установки, а затем установить другое оборудование во время крепления хоста.
(3) Поставка воздуха : гранула менее 5 мкм, давление 0,5-0,6 МПа, объем воздуха: принять схему в качестве эталона
(4) Водоснабжение : макс. Содержание твердого вещества 5 частей на чай, сплошная гранула менее 50 мкл, давление 3,5-6BAR, возьмите карту сборки в качестве эталона для объема подачи
(5) Источник питания: 3 фаза/380 В ± 5%, однофазная/220 В ± 5%, 50 Гц
-
(6) Рабочая среда: требования к рабочей среде для этой машины, а не замораживание.
Технические характеристики продукта:
Модель | Площадь фильтрации (M2) | Общее измерение м (L × w × h) | Количество фильтрационной пластины | Том (M3)
(H = 45 мм) | Масса (Т) | Гидравлическая сила (КВт) | Спецификация фильтров (мм) | Ширина фильтра |
|
HVPF-1 | 1 | 2,5 × 1,5 × 2,0 | 2 | 0.05 | 8 | 7.5 | 1000*550 | 0.7 |
HVPF-2 | 2 | 2,5 × 1,5 × 2,2 | 4 | 0.09 | 9 | 7.5 |
HVPF-3 | 3 | 3,5 × 2,5 × 2,2 | 2 | 0.16 | 14 | 11 | 1750*900 | 1.05 |
HVPF-4 | 4 | 3,5 × 2,5 × 2,3 | 4 | 0.27 | 15 | 11 |
HVPF-9 | 9 | 3,5 × 2,5 × 2,5 | 6 | 0.41 | 16 | 11 |
HVPF-12 | 12 | 3,5 × 2,5 × 2,7 | 8 | 0.54 | 17 | 11 |
HVPF-15 | 15 | 3,5 × 2,5 × 2,9 | 10 | 0.68 | 18 | 11 |
HVPF-18 | 18 | 3,5 × 2,5 × 3,1 | 12 | 0.81 | 19 | 11 |
HVPF-21 | 21 | 3,5 × 2,5 × 3,3 | 14 | 0.95 | 21 | 11 |
HVPF-24 | 24 | 3,5 × 2,5 × 3,4 | 16 | 1.08 | 22 | 11 |
HVPF-27 | 27 | 3,5 × 2,5 × 3,6 | 18 | 1.22 | 23 | 11 |
HVPF-15 | 15 | 5,1 × 3,7 × 3,3 | 6 | 0.68 | 37 | 22 | 2500*1020 | 1.15 |
HVPF-20 | 20 | 5,1 × 3,7 × 3,6 | 8 | 0.9 | 39 | 22 |
HVPF-25 | 25 | 5,1 × 3,7 × 3,9 | 10 | 1.13 | 42 | 22 |
HVPF-30 | 30 | 5,1 × 3,7 × 4,2 | 12 | 1.35 | 43 | 22 |
HVPF-35 | 35 | 5,1 × 3,7 × 4,5 | 14 | 1.58 | 44 | 22 |
HVPF-40 | 40 | 5,1 × 3,7 × 4,8 | 16 | 1.8 | 45 | 22 |
HVPF-45 | 45 | 5,1 × 3,7 × 5,1 | 18 | 2.03 | 46 | 22 |
HVPF-50 | 50 | 5,1 × 3,7 × 5,4 | 20 | 2.25 | 48 | 22 |
HVPF-60 | 60 | 6,9 × 4,5 × 5,4 | 10 | 2.7 | 97 | 37 | 4010*1500 | 1.7 |
HVPF-72 | 72 | 6,9 × 4,5 × 5,8 | 12 | 3.24 | 100 | 37 |
HVPF-84 | 84 | 6,9 × 4,5 × 6,2 | 14 | 3.78 | 104 | 37 |
HVPF-96 | 96 | 6,9 × 4,5 × 6,5 | 16 | 4.32 | 110 | 37 |
HVPF-108 | 108 | 6,9 × 4,5 × 6,9 | 18 | 4.86 | 112 | 37 |
HVPF-120 | 120 | 6,9 × 4,5 × 7,2 | 20 | 5.4 | 118 | 37 |
HVPF-132 | 132 | 6,9 × 4,5 × 7,6 | 22 | 5.94 | 120 | 37 |
HVPF-144 | 144 | 6,9 × 4,5 × 7,9 | 24 | 6.48 | 123 | 37 |
HVPF-156 | 156 | 6,9 × 4,5 × 8,3 | 26 | 7.02 | 126 | 37 |
HVPF-168 | 168 | 6,9 × 4,5 × 8,6 | 28 | 7.56 | 130 | 37 |
HVPF-144 | 144 | 9,2 × 5,5 × 6,8 | 18 | 6.48 | 142 | 67 | 6020*1500 | 1.7 |
HVPF-162 | 162 | 9,2 × 5,5 × 7,2 | 18 | 7.29 | 147 | 67 |
HVPF-180 | 180 | 9,2 × 5,5 × 7,5 | 20 | 8.1 | 150 | 67 |
HVPF-198 | 198 | 9,2 × 5,5 × 7,8 | 22 | 8.91 | 160 | 67 |
HVPF-216 | 216 | 9,2 × 5,5 × 8,2 | 24 | 9.72 | 166 | 67 |
HVPF-234 | 234 | 9,2 × 5,5 × 8,5 | 26 | 10.53 | 172 | 67 |
HVPF-252 | 252 | 9,2 × 5,5 × 8,8 | 28 | 11.34 | 180 | 67 |
HVPF-270 | 270 | 9,2 × 5,5 × 9,2 | 30 | 12.15 | 190 | 67 |
Рабочий процесс:
(1) Стадия фильтрации: Когда фильтровая пластина закрывается, суспензионная камея перекачивается в камеру фильтрации через трубу суспензии. Фильтрат входит в камеру фильтрата через ткань фильтров и попадает в фильтрат -коллектор через пробирку фильтрата, тем временем фильтр образуется в камере фильтрации.
(2) Экструзия: вода высокого давления попадает в мембрану через трубку и заставляет мембрану экструдий в направлении фильтрации, чтобы изготовить фильтрат фильтровального пирога.
(3) Промывание торта : промывая вода перекачивается в камеру фильтров трубкой для промывки, после промывания пирога и через ткани в трубы сброса.
(4) Высыхание воздуха: поток воздуха с водой проходит через пирог фильтра, который может уменьшить влагу пирога фильтра до максимума и одновременно опустошить камеру фильтрата.
(5) Отфильтруйте выброс пирога: когда процесс сушки завершена, запасные части приводят к пробежению фильтров, а сброс для пирога фильтров с обеих сторон фильтрованной ткани.
