Вертикальный автоматический пресс-фильтр HVPF — это самый совершенный фильтр, который когда-либо существовал в мире.У вакуума есть предел, а у давления нет.Вертикальный автоматический пресс-фильтр HVPF использует воздух или воду для создания огромной разницы давления по обе стороны фильтровальной ткани, что позволяет добиться очень эффективного разделения твердых частиц и жидкости.
| Количество: | |
|---|---|

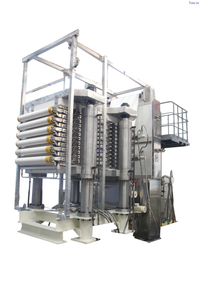

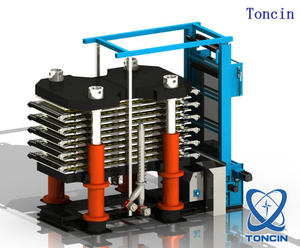

Фильтр-пресс HVPF
Toncin
Внедрение продукции:
Представляем новейшую разработку нашей компании — вертикальный полностью автоматический напорный фильтр HVPF.Это современное устройство не только передовое, но еще и энергосберегающее, и экологически чистое.Используя мощность насоса, силу гравитации и сжатие резиновой диафрагмы, этот передовой продукт эффективно отделяет твердые частицы от жидкостей.Благодаря своей универсальности он находит применение в широком спектре отраслей промышленности, включая металлургию, горнодобывающую промышленность, химическую промышленность, угольную химию, диоксид титана, производство бумаги, пищевую промышленность, фармацевтику и защиту окружающей среды.Когда дело доходит до разделения твердой и жидкой фаз, вертикальный полностью автоматический напорный фильтр HVPF является надежным и эффективным решением.Положитесь на наш опыт и инвестируйте в этот исключительный продукт для достижения наилучших результатов.
Применение продукта:
Вертикальный автоматический пресс-фильтр HVPF может применяться в горнодобывающей, металлургической, химической промышленности, фармацевтике и пищевой промышленности. отрасли.Это своего рода высокопроизводительная, энергосберегающая, автоматическая машина для разделения твердой и жидкой фаз.
Характеристики продукта:
Модель
|
Площадь фильтрации (м2) |
Габаритный размер м (Д×Ш×В) |
Фильтрация Количество пластин |
Объем (м3) |
Масса (Т) |
Гидравлическая мощность (КВт) |
Спецификация фильтрующей пластины (мм) |
Ширина фильтровальной ткани |
ХВПФ-1 |
1 |
2,5×1,5×2,0 |
2 |
0.05 |
8 |
7.5 |
1000*550 |
0.7 |
ХВПФ-2 |
2 |
2,5×1,5×2,2 |
4 |
0.09 |
9 |
7.5 |
||
ХВПФ-3 |
3 |
3,5×2,5×2,2 |
2 |
0.16 |
14 |
11 |
1750*900 |
1.05 |
ХВПФ-4 |
4 |
3,5×2,5×2,3 |
4 |
0.27 |
15 |
11 |
||
ХВПФ-9 |
9 |
3,5×2,5×2,5 |
6 |
0.41 |
16 |
11 |
||
ХВПФ-12 |
12 |
3,5×2,5×2,7 |
8 |
0.54 |
17 |
11 |
||
ХВПФ-15 |
15 |
3,5×2,5×2,9 |
10 |
0.68 |
18 |
11 |
||
ХВПФ-18 |
18 |
3,5×2,5×3,1 |
12 |
0.81 |
19 |
11 |
||
ХВПФ-21 |
21 |
3,5×2,5×3,3 |
14 |
0.95 |
21 |
11 |
||
ХВПФ-24 |
24 |
3,5×2,5×3,4 |
16 |
1.08 |
22 |
11 |
||
ХВПФ-27 |
27 |
3,5×2,5×3,6 |
18 |
1.22 |
23 |
11 |
||
ХВПФ-15 |
15 |
5,1×3,7×3,3 |
6 |
0.68 |
37 |
22 |
2500*1020 |
1.15 |
ХВПФ-20 |
20 |
5,1×3,7×3,6 |
8 |
0.9 |
39 |
22 |
||
ХВПФ-25 |
25 |
5,1×3,7×3,9 |
10 |
1.13 |
42 |
22 |
||
ХВПФ-30 |
30 |
5,1×3,7×4,2 |
12 |
1.35 |
43 |
22 |
||
ХВПФ-35 |
35 |
5,1×3,7×4,5 |
14 |
1.58 |
44 |
22 |
||
ХВПФ-40 |
40 |
5,1×3,7×4,8 |
16 |
1.8 |
45 |
22 |
||
ХВПФ-45 |
45 |
5,1×3,7×5,1 |
18 |
2.03 |
46 |
22 |
||
ХВПФ-50 |
50 |
5,1×3,7×5,4 |
20 |
2.25 |
48 |
22 |
||
ХВПФ-60 |
60 |
6,9×4,5×5,4 |
10 |
2.7 |
97 |
37 |
4010*1500 |
1.7 |
ХВПФ-72 |
72 |
6,9×4,5×5,8 |
12 |
3.24 |
100 |
37 |
||
ХВПФ-84 |
84 |
6,9×4,5×6,2 |
14 |
3.78 |
104 |
37 |
||
ХВПФ-96 |
96 |
6,9×4,5×6,5 |
16 |
4.32 |
110 |
37 |
||
ХВПФ-108 |
108 |
6,9×4,5×6,9 |
18 |
4.86 |
112 |
37 |
||
ХВПФ-120 |
120 |
6,9×4,5×7,2 |
20 |
5.4 |
118 |
37 |
||
ХВПФ-132 |
132 |
6,9×4,5×7,6 |
22 |
5.94 |
120 |
37 |
||
ХВПФ-144 |
144 |
6,9×4,5×7,9 |
24 |
6.48 |
123 |
37 |
||
ХВПФ-156 |
156 |
6,9×4,5×8,3 |
26 |
7.02 |
126 |
37 |
||
ХВПФ-168 |
168 |
6,9×4,5×8,6 |
28 |
7.56 |
130 |
37 |
||
ХВПФ-144 |
144 |
9,2×5,5×6,8 |
18 |
6.48 |
142 |
67 |
6020*1500 |
1.7 |
ХВПФ-162 |
162 |
9,2×5,5×7,2 |
18 |
7.29 |
147 |
67 |
||
ХВПФ-180 |
180 |
9,2×5,5×7,5 |
20 |
8.1 |
150 |
67 |
||
ХВПФ-198 |
198 |
9,2×5,5×7,8 |
22 |
8.91 |
160 |
67 |
||
ХВПФ-216 |
216 |
9,2×5,5×8,2 |
24 |
9.72 |
166 |
67 |
||
ХВПФ-234 |
234 |
9,2×5,5×8,5 |
26 |
10.53 |
172 |
67 |
||
ХВПФ-252 |
252 |
9,2×5,5×8,8 |
28 |
11.34 |
180 |
67 |
||
ХВПФ-270 |
270 |
9,2×5,5×9,2 |
30 |
12.15 |
190 |
67 |
Рабочий процесс:
(1) Этап фильтрации: после закрытия фильтрующей пластины суспензия закачивается в камеру фильтра через шламовую трубу.Жидкость проходит через фильтровальную ткань и поступает в камеру фильтрата, затем поступает в коллектор фильтрата через трубку для фильтрата.Тем временем твердые частицы образуют фильтровальную лепешку внутри фильтрующей камеры.
(2) Отжим: с помощью трубки вода под высоким давлением направляется к осадку на фильтре, вызывая выдавливание фильтрата.
(3) Промывка осадка: камера фильтра заполняется промывочной водой через шламовую трубу.После промывки жмыха жидкость стекает через ткань в сливные трубы.
(4) Воздушная сушка: поток воздуха, несущий воду, проходит через фильтрационный осадок.Этот процесс помогает снизить содержание влаги в фильтрационной корке до самого низкого уровня, а также опорожнить камеру фильтрата.
(5) Выгрузка фильтрационного осадка: после завершения процесса сушки приводные компоненты перемещают фильтровальную ткань, в результате чего фильтровальный осадок выгружается с обеих сторон ткани.
(1) Конструкция фильтрующей пластины включает в себя устройство, обеспечивающее плавность ее работы.
(2) Это оборудование способно выполнять фильтрацию, отжим, промывку, сушку, разгрузку и регенерацию фильтровальной ткани в автоматическом и непрерывном режиме.
(3) При максимальном давлении фильтра 2,0 МПа он очень эффективен при фильтрации липких мелких материалов с низким содержанием влаги в твердом кеке.
(4) В этом оборудовании безопасность имеет первостепенное значение, даже при работе под высоким давлением.Система гидравлического давления обеспечивает надежную фиксацию каждой пластины, а все сопла и диафрагмы тщательно разработаны и проверены во избежание несчастных случаев.
(5) Оборудование оснащено программируемым логическим контроллером (ПЛК), сенсорным экраном и автоматическими клапанами, которые требуют минимального ручного вмешательства.
(6) Его компактная конструкция занимает меньшую площадь пола.
Служба поддержки
Комплексный технологический дизайн
Тонсин определяет разумные планы и выбор, проводя более систематические лабораторные испытания, полуиндустриальные испытания и расчеты теоретического анализа, а также применяя соответствующие методы в свете реальных проблем, с которыми сталкиваются клиенты.И он определяет конкретные параметры посредством лабораторных и полупромышленных испытаний.
Строительство проекта
Toncin может предоставить клиентам комплексные проектные услуги благодаря своей совершенной системе управления проектами и опытной высококачественной команде, а также может предоставить клиентам свои лучшие услуги для достижения конечной цели проекта, выполняя работу по управлению качеством, графиком, безопасностью проекта, стоимость, закупки, информационные файлы, организация и координация и т.д. согласно договорной документации заказчика.Тонсин заключает контракт на проектирование, закупки, строительство, испытания и т. д. на весь процесс или на некоторые определенные этапы строительного проекта в соответствии с контрактом и берет на себя полную ответственность за качество, безопасность, продолжительность, стоимость и т. д. проекта по контракту.
Время отклика и послепродажное обслуживание
В случае возникновения каких-либо неисправностей в течение гарантийного срока наша компания гарантирует оперативный и квалифицированный ответ.Мы обязуемся решить проблему в течение 12 часов и прибыть к клиенту в течение 72 часов.Благодаря хорошо структурированной и эффективной системе обслуживания мы предлагаем широкий спектр гибких и оперативных решений.Toncin стремится предоставлять круглосуточную помощь на протяжении всего гарантийного периода, гарантируя, что пользователи получат своевременную поддержку, когда они в ней нуждаются.
