РЕЗИНОВЫЙ РЕМЕНЬ ВАКУУМНЫЙ ФИЛЬТ
Описание
Вакуумный фильтр с резиновой лентой DU работает за счет использования вакуумного отрицательного давления 3 для разделения твердой и жидкой фаз. Секция фильтрации расположена горизонтально, что позволяет осуществлять непрерывные процессы, такие как фильтрация, промывка, промокание и регенерация фильтровальной ткани. Данное оборудование отличается высокой эффективностью фильтрации, большой производительностью, эффективными моющими возможностями, низким содержанием воды в фильтрационной корке, гибкостью эксплуатации и минимальными затратами на техническое обслуживание.

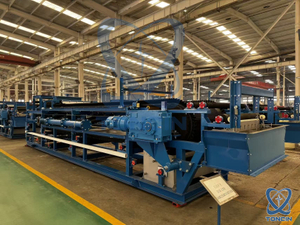

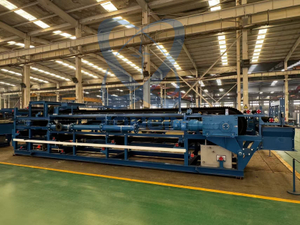

Тонсина горизонтальный резиновый вакуумный ленточный фильтр
Вакуумный ленточный фильтр — это эффективное оборудование для разделения твердой и жидкой фаз, в котором используется вакуумное всасывание и гравитация материала для достижения быстрого разделения.
ТехникаАль характеристики:
Модульная конструкция облегчает транспортировку, разборку, установку, техническое обслуживание и ремонт.
Степень автоматизации высокая, включая непрерывную автоматизацию подачи, фильтрации, промывки, сушки, разгрузки и очистки фильтровальной ткани, что повышает эффективность производства и снижает эксплуатационные затраты.
Скорость фильтрации высокая, материал проходит через зону осаждения с крупными частицами внизу и мелкими частицами вверху. Структура фильтрационной корки разумна, а фильтрат имеет низкое сопротивление проницаемости, что позволяет осуществлять быструю тонкослойную фильтрацию.
Эффект стирки хороший, можно добиться многоступенчатой параллельной или противоточной промывки с равномерной и тщательной промывкой. Маточный раствор и промывной раствор можно собирать и повторно использовать отдельно в зависимости от технологических потребностей.
В системе управления применяется технология DCS, позволяющая обеспечить автоматическое управление на месте и дистанционно.
Принцип работы:
В вакуумном ленточном фильтре в качестве фильтрующего материала используется фильтровальная ткань, а в качестве вакуумной камеры — встроенная кольцевая резиновая лента. Круглый резиновый ремень приводится в движение передаточным устройством и движется по прямой, а разделение суспензии на твердую и жидкую фазы достигается с помощью системы уплотнений. При срабатывании вакуумной системы твердые частицы переносятся на ленту фильтра и удаляются скребком, а жидкость поступает в автоматический сливной резервуар и выгружается через устройство водяного затвора или переключающее устройство. Фильтровальная ткань постоянно очищается промывочной жидкостью под высоким давлением для достижения регенерации.
Контурный размерный чертеж
Применение продукта
Применение обезвоживания: Хвосты общего назначения, Гипс, Фосфатная руда, Угольная мелочь, Магнетит, Железная руда, Литий.
Приложения для стирки: Выщелоченные материалы, цинк, медь/кобальт, никель, гипс, десульфурация дымовых газов (ДДГ), мойки целлюлозы.
Спецификация продукта
Площадь фильтрации (м2) | Фильтрация ширина (мм) | Фильтрация Длина (м ) | Масса (Т) | Размер контура Д×Ш×В (м) | Площадь фильтрации (м2) | Фильтрация ширина (мм) | Фильтрация Длина(м ) | Масса (Т) | Размер контура Д×Ш×В (м) |
ДУ-2 | 500 | 4 | 3.0 | 7,82×2×2 | ДУ-25 | 2500 | 10 | 22 | 14,5×4,8×2,2 |
ДУ-2,5 | 5 | 3.2 | 8,82×2×2 | ДУ-30 | 12 | 25.3 | 16,5×4,8×2,2 |
ДУ-3 | 6 | 3.4 | 9,9×2×2 | ДУ-35 | 14 | 27.4 | 18,5×4,8×2,2 |
ДУ-5 | 10 | 3.8 | 14,0×2,2×2 | ДУ-40 | 16 | 29.5 | 21,5×4,8×2,4 |
ДУ-4,8 | 800 | 6 | 5.0 | 10,05×2,5×2 | ДУ-45 | 18 | 31.6 | 23,5×4,8×2,4 |
ДУ-6,4 | 8 | 5.5 | 12,05×2,5×2 | ДУ-50 | 20 | 38.6 | 25,6×4,8×2,4 |
ДУ-8 | 10 | 6.0 | 14,10×2,6×2 | ДУ-33.6 | 2800 | 12 | 20.5 | 17,6×5,0×2,5 |
ДУ-9,6 | 12 | 7.0 | 16,25×2,6×2 | ДУ-39.2 | 14 | 24.1 | 19,6×5,0×2,5 |
ДУ-5 | 1000 | 5 | 5.3 | 8,87×2,6×20 | ДУ-36 | 3000 | 12 | 22 | 17,6×5,5×2,8 |
ДУ-6 | 6 | 5.8 | 10,5×2,6×2 | ДУ-42 | 14 | 24 | 19,6×5,5×2,8 |
ДУ-8 | 8 | 6.3 | 12,5×2,8×2 | ДУ-48 | 16 | 28 | 21,6×5,5×2,8 |
ДУ-10 | 10 | 6.8 | 14,5×2,8×2 | ДУ-54 | 18 | 30.6 | 23,6×5,5×2,8 |
ДУ-12 | 12 | 7.3 | 16,5×2,8×2 | ДУ-60 | 20 | 35.2 | 25,6×5,5×2,8 |
ДУ-14 | 14 | 7.8 | 18,5×2,8×2 | ДУ-44.8 | 3200 | 14 | 35.3 | 19,5×5,7×3,1 |
ДУ-7,8 | 1300 | 6 | 7.2 | 10,4×3,15×2 | ДУ-48 | 15 | 36.2 | 20,5×5,7×3,1 |
ДУ-10.4 | 8 | 8.3 | 12,4×3,15×2 | ДУ-51.2 | 16 | 37.7 | 21,5×5,7×3,1 |
ДУ-13 | 10 | 9 | 14,4×3,15×2 | ДУ-57.6 | 18 | 40.1 | 23,5×5,7×3,1 |
ДУ-15,6 | 12 | 10.5 | 16,4×3,15×2 | ДУ-64 | 20 | 42.5 | 25,5×5,7×3,1 |
ДУ-18.2 | 14 | 11.5 | 18,4×3,15×2 | ДУ-72 | 22.5 | 52.4 | 28,5×5,7×3,1 |
ДУ-20.8 | 16 | 12.5 | 20,4×3,15×2 | ДУ-72 | 4000 | 18 | 56.2 | 24,0×7,1×3,3 |
ДУ-14.4 | 1800 | 8 | 12.7 | 12,6×4×2,2 | ДУ-80 | 20 | 58.8 | 26,0×7,1×3,3 |
ДУ-18 | 10 | 13.7 | 14,6×4×2,2 | ДУ-88 | 22 | 66.6 | 28,0×7,1×3,3 |
ДУ-21.6 | 12 | 15.3 | 16,6×4×2,2 | ДУ-96 | 24 | 69.4 | 30,0×7,1×3,3 |
ДУ-25.2 | 14 | 16.6 | 18,6×4×2,2 | ДУ-104 | 26 | 72.2 | 32,0×7,1×3,3 |
ДУ-28.8 | 16 | 17.9 | 20,6×4×2,2 | ДУ-90 | 4500 | 20 | 72 | 26,5×7,5×3,6 |
ДУ-16 | 2000 | 8 | 14.2 | 12,7×4,2×2,2 | ДУ-99 | 22 | 75.2 | 28,5×7,5×3,6 |
ДУ-20 | 10 | 15.4 | 14,7×4,2×2,2 | ДУ-108 | 24 | 78.4 | 30,5×7,5×3,6 |
ДУ-24 | 12 | 17.2 | 16,7×4,2×2,2 | ДУ-117 | 26 | 81.6 | 32,5×7,5×3,6 |
ДУ-28 | 14 | 18.7 | 18,7×4,2×2,2 | ДУ-126 | 28 | 84.8 | 34,5×7,5×3,6 |
ДУ-32 | 16 | 20.2 | 20,7×4,2×2,2 | ДУ-135 | 30 | 88 | 36,5×7,5×3,6 |
ДУ-36 | 18 | 21.7 | 22,7×4,2×2,2 | ДУ-144 | 32 | 93 | 38,5×7,5×3,6 |
Технические преимущества Тонсина:
Высокая эффективность экстракции, особенно при стирке, может превышать 99,8% эффективности стирки.
Различные варианты материалов, подходящие для коррозионно-абразивной и высокотемпературной фильтрации.
Высокая эксплуатационная готовность, прочная, долговечная и надежная конструкция.
Окружающая среда и безопасность:
Вакуумный ленточный фильтр соответствует стандартам CE и оснащен защитной сеткой и кабелями аварийной остановки для обеспечения безопасной работы.
Обслуживание и регулировка:
Оборудование легко обслуживать, а система наклона вакуумной камеры удобна для очистки и регулировки внутренней подвижной перегородки, определяя различные области цикла фильтрации.
Ленточный вакуумный фильтр нашел широкое применение в промышленном производстве благодаря своей высокой эффективности, высокой степени автоматизации и гибкости в эксплуатации.
Сервисная поддержка
Комплексный технологический дизайн
Тонсин определяет разумные планы и выбор, проводя более систематические лабораторные испытания, полуиндустриальные испытания и расчеты теоретического анализа, а также применяя соответствующие методы в свете реальных проблем, с которыми сталкиваются клиенты. И он определяет конкретные параметры посредством лабораторных испытаний и полупромышленных испытаний.
Проект строительства
Toncin может предоставить клиентам комплексные проектные услуги благодаря своей совершенной системе управления проектами и опытной высококачественной команде, а также может предоставить клиентам свои лучшие услуги для достижения конечной цели проекта, выполняя работу по управлению качеством, графиком, безопасностью проекта, стоимость, закупки, информационные файлы, организация и координация и т.д. согласно договорной документации заказчика. Тонсин заключает контракт на проектирование, закупки, строительство, испытания и т. д. на весь процесс или на некоторые определенные этапы строительного проекта в соответствии с контрактом и берет на себя полную ответственность за качество, безопасность, продолжительность, стоимость и т. д. проекта по контракту.
Время отклика и послепродажное обслуживание
Если в течение гарантийного срока произошел какой-либо сбой из-за дефекта, наша компания дала следующий ответ и пообещала: отреагировать в течение 12 часов и срочно прибыть на место происшествия в пределах страны в течение 72 часов. Благодаря строгой и эффективной архитектуре обслуживания, разнообразным и гибким средствам обслуживания и реагирования, Toncin способен предоставлять услуги реагирования до 7*24 часов, чтобы гарантировать, что пользователи могут получить помощь в любое время в течение гарантийного периода.
