В таких отраслях, как химическая, горнодобывающая и перерабатывающая промышленность, условия технологического процесса часто бывают чрезвычайно сложными. При работе с материалами высокой концентрации, высокой вязкости или высокой коррозионной стойкостью надежное обезвоживание и восстановление продукта имеют решающее значение для поддержания непрерывного и эффективного производства. Решая эту проблему отрасли, компания TONCIN использовала многолетний технический опыт в области технологии горизонтальных вакуумных ленточных фильтров (DU) для создания решения для фильтрации, которое сочетает в себе высокую пропускную способность с низкой остаточной влажностью кека, одновременно эффективно контролируя эксплуатационные расходы и помогая клиентам достичь как экономической эффективности, так и стабильности производства.

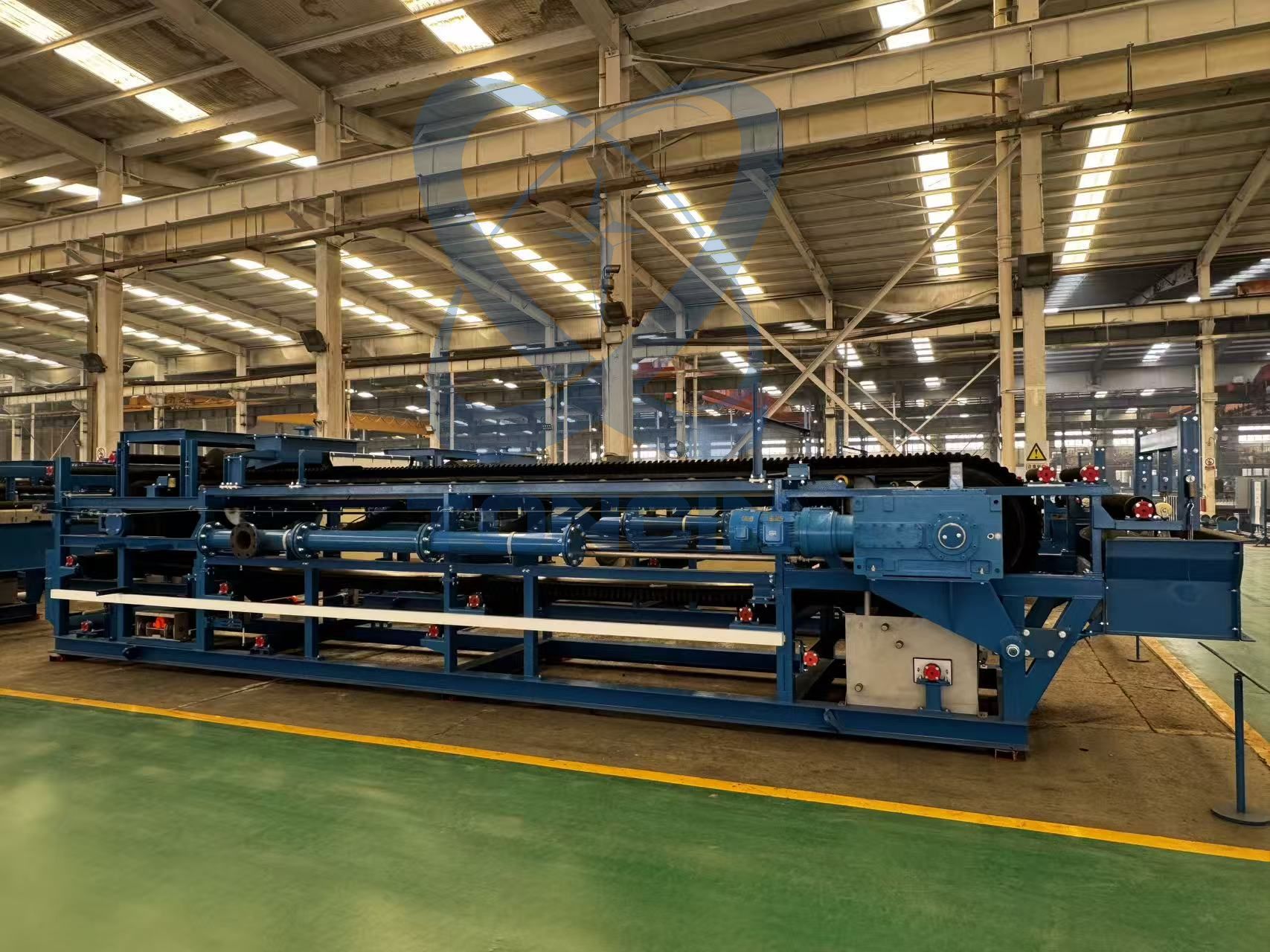

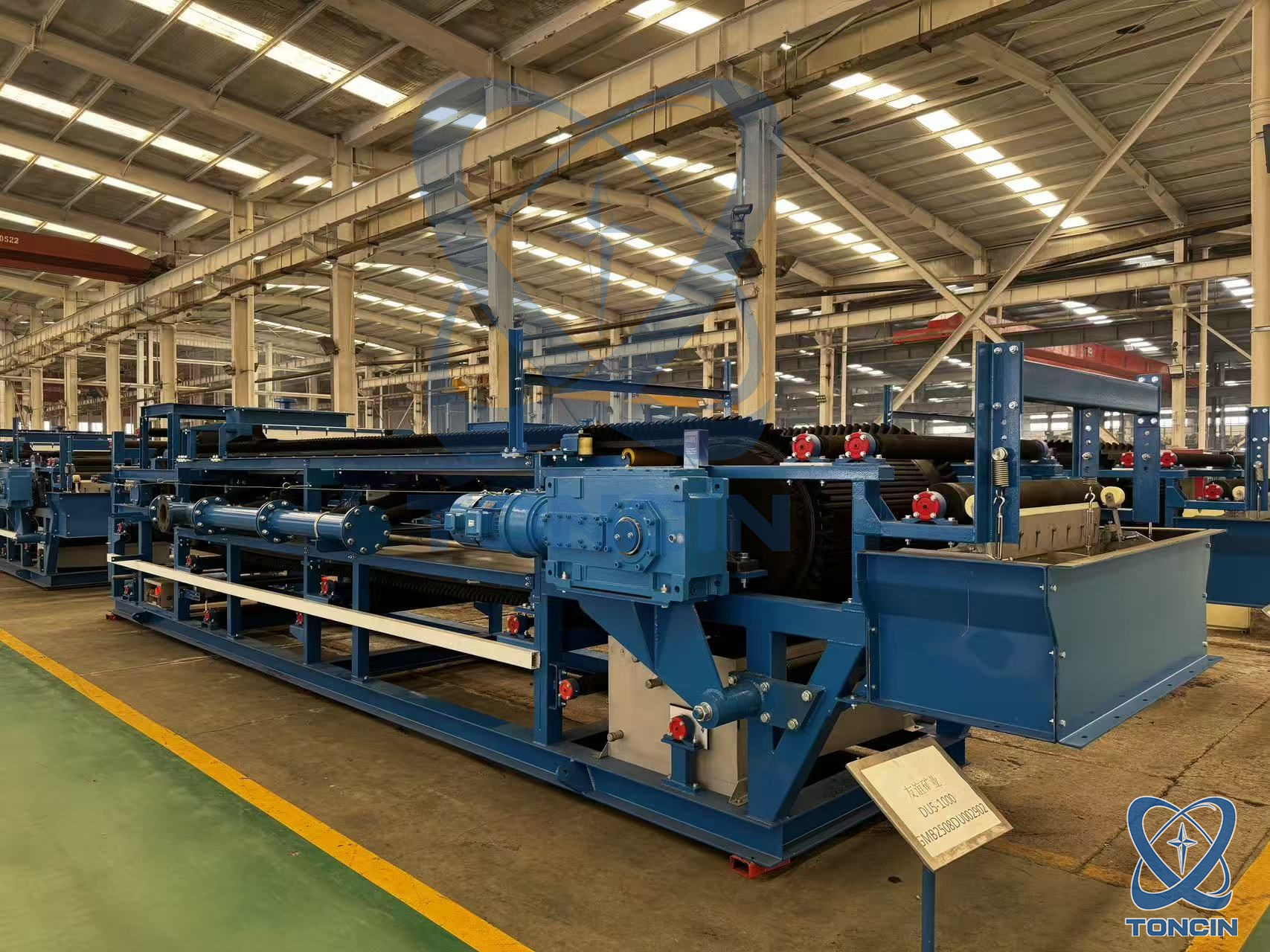

Описание продукта
Экономически эффективное решение для обезвоживания и восстановления продукта
Горизонтальные вакуумные ленточные фильтры TONCIN предлагают ряд преимуществ для перерабатывающих предприятий:
Высокопроизводительное обезвоживание и промывка кека: отличная производительность обработки на единицу площади, подходящая для крупномасштабного непрерывного производства.
Сокращение времени простоя благодаря инновационному дизайну. Оптимизированные критические конструкции обеспечивают удобство обслуживания и обеспечивают долгосрочную стабильную работу.
Глобальные средства тестирования: использование комплексных платформ тестирования для предварительной проверки параметров процесса и снижения рисков проекта.
Повышенная гибкость благодаря модульной конструкции: Гибкая конфигурация в зависимости от условий площадки и технологических требований, обеспечивающая высокую адаптируемость.
Пример применения высокопроизводительного обезвоживания и промывки осадка
Горизонтальный вакуумный ленточный фильтр с площадью фильтрации 20 квадратных метров был успешно применен в проекте по обезвоживанию графитового концентрата, продемонстрировав исключительную высокую производительность обработки и стабильную производительность промывки кека.
Инженерные решения для оптимизированных проектов
TONCIN обладает полностью интегрированными инженерными возможностями, используя передовые инженерные инструменты для достижения точного проектирования и оптимизации размеров и занимаемой площади оборудования. Ключевые инженерные возможности включают в себя:
CFD-анализ
3D-моделирование
Анализ ВЭД
Кроме того, широкий выбор строительных материалов в сочетании с болтовой рамной конструкцией обеспечивает модульную настройку в соответствии с конкретными требованиями заказчика, балансируя прочность, устойчивость к коррозии и удобство установки.
Применение в промывке: высокая эффективность экстракции, повышающая рентабельность
В процессах промывки таких материалов, как золото, уран, фосфорная кислота, медь и глинозем, эффективность экстракции напрямую влияет на рентабельность проекта. Горизонтальные вакуумные ленточные фильтры TONCIN используют вытеснение поршневым потоком и многоступенчатую противоточную промывку по всей площади фильтрации для достижения эффективности промывки, превышающей 99,8%, что обеспечивает надежную поддержку для эффективного извлечения ценных материалов.
Материалы конструкции: созданы для сложных условий.
Для сложных условий эксплуатации, включая коррозионную, абразивную и высокотемпературную фильтрацию, TONCIN предлагает полный спектр решений по материалам — от высококачественных нержавеющих сталей до стеклопластиков и пластиков. Рамы фильтров изготавливаются с использованием открытых канальных и угловых секций, что позволяет эффективно избежать проблем скопления жидкости и коррозии, обычно связанных с конструкциями коробчатого сечения в агрессивных средах, тем самым значительно продлевая срок службы оборудования.
Лента для разгрузки и транспортировки кека
В большинстве случаев выгрузка осадка происходит самопроизвольно под действием силы тяжести. Для влажных, липких продуктов компания TONCIN может оборудовать фильтр скребками для осадка или водяными салазками, чтобы обеспечить полное удаление осадка и предотвратить скопление материала, которое может повлиять на эффективность работы. TONCIN успешно производит фильтры сверхширокой ширины с использованием резиновых лент длиной 4,8 метра, материалы лент которых выбираются из натурального каучука, бутадиен-стирольного каучука, неопрена или этилен-пропилен-диен-диен-каучука в зависимости от технологических требований. Все транспортерные ленты TONCIN имеют конструкцию центральной зоны без каркаса, предотвращающую контакт между фильтратом и каркасом ленты, эффективно противодействующую коррозии и значительно продлевающую срок службы ленты.
Типичный выпуск кека
На рисунке показаны типичные характеристики выгрузки осадка горизонтального вакуумного ленточного фильтра в стандартных условиях эксплуатации.
Инновационная технология: вакуумное подъемное устройство для ящиков
Чтобы еще больше повысить производительность оборудования и удобство обслуживания, компания TONCIN разработала подъемное устройство для вакуумного ящика. Это устройство упрощает традиционно рискованную задачу по техническому обслуживанию вакуумной камеры и может быть модифицировано для фильтров любой марки и размера, сокращая время простоя при обслуживании вакуумной камеры более чем на 30%.
Двойная система натяжения ткани
Фильтры TONCIN оснащены двойной системой натяжения ткани, включающей как статическое, так и динамическое натяжение. Эта система сохраняет эффективную работу, даже если фильтровальная ткань испытывает ненормальное растяжение, а использование подвижных роликов значительно упрощает установку и замену фильтровальной ткани, уменьшая сложность обслуживания.
Статическая система натяжения ткани
Динамическая система натяжения ткани
Ключевые приложения
Применение обезвоживания
Общие хвостохранилища
Гипс
Фосфатовая порода
Угольная мелочь
Магнетит
Железная руда
Литий
Стиральные приложения
Выщелоченные материалы
Цинк
Медь/кобальт
Никель
Гипс
Десульфуризация дымовых газов (ДДГ)
Мойки для целлюлозы
Спецификация продукта:
Площадь фильтрации (м2) | Фильтрация ширина (мм) | Фильтрация Длина (м ) | Вес (Т) | Размер контура Д×Ш×В (м) | Площадь фильтрации (м2) | Фильтрация ширина (мм) | Фильтрация Длина (м ) | Вес (Т) | Размер контура Д×Ш×В (м) |
ДУ-2 | 500 | 4 | 3.0 | 7,82×2×2 | ДУ-25 | 2500 | 10 | 22 | 14,5×4,8×2,2 |
ДУ-2,5 | 5 | 3.2 | 8,82×2×2 | ДУ-30 | 12 | 25.3 | 16,5×4,8×2,2 |
ДУ-3 | 6 | 3.4 | 9,9×2×2 | ДУ-35 | 14 | 27.4 | 18,5×4,8×2,2 |
ДУ-5 | 10 | 3.8 | 14,0×2,2×2 | ДУ-40 | 16 | 29.5 | 21,5×4,8×2,4 |
ДУ-4,8 | 800 | 6 | 5.0 | 10,05×2,5×2 | ДУ-45 | 18 | 31.6 | 23,5×4,8×2,4 |
ДУ-6,4 | 8 | 5.5 | 12,05×2,5×2 | ДУ-50 | 20 | 38.6 | 25,6×4,8×2,4 |
ДУ-8 | 10 | 6.0 | 14,10×2,6×2 | ДУ-33.6 | 2800 | 12 | 20.5 | 17,6×5,0×2,5 |
ДУ-9,6 | 12 | 7.0 | 16,25×2,6×2 | ДУ-39.2 | 14 | 24.1 | 19,6×5,0×2,5 |
ДУ-5 | 1000 | 5 | 5.3 | 8,87×2,6×20 | ДУ-36 | 3000 | 12 | 22 | 17,6×5,5×2,8 |
ДУ-6 | 6 | 5.8 | 10,5×2,6×2 | ДУ-42 | 14 | 24 | 19,6×5,5×2,8 |
ДУ-8 | 8 | 6.3 | 12,5×2,8×2 | ДУ-48 | 16 | 28 | 21,6×5,5×2,8 |
ДУ-10 | 10 | 6.8 | 14,5×2,8×2 | ДУ-54 | 18 | 30.6 | 23,6×5,5×2,8 |
ДУ-12 | 12 | 7.3 | 16,5×2,8×2 | ДУ-60 | 20 | 35.2 | 25,6×5,5×2,8 |
ДУ-14 | 14 | 7.8 | 18,5×2,8×2 | ДУ-44.8 | 3200 | 14 | 35.3 | 19,5×5,7×3,1 |
ДУ-7,8 | 1300 | 6 | 7.2 | 10,4×3,15×2 | ДУ-48 | 15 | 36.2 | 20,5×5,7×3,1 |
ДУ-10.4 | 8 | 8.3 | 12,4×3,15×2 | ДУ-51.2 | 16 | 37.7 | 21,5×5,7×3,1 |
ДУ-13 | 10 | 9 | 14,4×3,15×2 | ДУ-57.6 | 18 | 40.1 | 23,5×5,7×3,1 |
ДУ-15,6 | 12 | 10.5 | 16,4×3,15×2 | ДУ-64 | 20 | 42.5 | 25,5×5,7×3,1 |
ДУ-18.2 | 14 | 11.5 | 18,4×3,15×2 | ДУ-72 | 22.5 | 52.4 | 28,5×5,7×3,1 |
ДУ-20.8 | 16 | 12.5 | 20,4×3,15×2 | ДУ-72 | 4000 | 18 | 56.2 | 24,0×7,1×3,3 |
ДУ-14.4 | 1800 | 8 | 12.7 | 12,6×4×2,2 | ДУ-80 | 20 | 58.8 | 26,0×7,1×3,3 |
ДУ-18 | 10 | 13.7 | 14,6×4×2,2 | ДУ-88 | 22 | 66.6 | 28,0×7,1×3,3 |
ДУ-21.6 | 12 | 15.3 | 16,6×4×2,2 | ДУ-96 | 24 | 69.4 | 30,0×7,1×3,3 |
ДУ-25.2 | 14 | 16.6 | 18,6×4×2,2 | ДУ-104 | 26 | 72.2 | 32,0×7,1×3,3 |
ДУ-28.8 | 16 | 17.9 | 20,6×4×2,2 | ДУ-90 | 4500 | 20 | 72 | 26,5×7,5×3,6 |
ДУ-16 | 2000 | 8 | 14.2 | 12,7×4,2×2,2 | ДУ-99 | 22 | 75.2 | 28,5×7,5×3,6 |
ДУ-20 | 10 | 15.4 | 14,7×4,2×2,2 | ДУ-108 | 24 | 78.4 | 30,5×7,5×3,6 |
ДУ-24 | 12 | 17.2 | 16,7×4,2×2,2 | ДУ-117 | 26 | 81.6 | 32,5×7,5×3,6 |
ДУ-28 | 14 | 18.7 | 18,7×4,2×2,2 | ДУ-126 | 28 | 84.8 | 34,5×7,5×3,6 |
ДУ-32 | 16 | 20.2 | 20,7×4,2×2,2 | ДУ-135 | 30 | 88 | 36,5×7,5×3,6 |
ДУ-36 | 18 | 21.7 | 22,7×4,2×2,2 | ДУ-144 | 32 | 93 | 38,5×7,5×3,6 |
Преимущества продукта:
Для непрерывной фильтрации сырья, промывки фильтровального кека, промокания, разгрузки, регенерации фильтровальной ткани и других технологических операций.
Фильтрованный исходный материал и промывной раствор осадка на фильтре в различных секциях можно собирать поэтапно, при этом можно реализовать адвективную и противоточную промывку.
Модульная конструкция общей конструкции удобна для сборки и удобна для транспортировки и установки.
Система управления с технологией DCS может осуществлять автоматизацию на месте и удаленно.
