Для непрерывного высокопроизводительного разделения твердой и жидкой фаз инженерам-технологам предстоит принять важное решение. Часто вам приходится выбирать между оборудованием периодической обработки, например фильтр-прессами, и вакуумными системами непрерывного действия. Пакетные системы прерывают технологические процессы. Они требуют интенсивного труда и усложняют последующую обработку. И наоборот, горизонтальный вакуумный ленточный фильтр обеспечивает непрерывный, легко контролируемый процесс фильтрации. Он особенно эффективен там, где интенсивная промывка осадка и чрезвычайно низкий уровень остаточной влажности остаются критически важными для вашего успеха.
В этой статье мы выходим за рамки базовых определений. Мы предоставляем инженерно-ориентированную информацию о том, как работает это оборудование. Вы узнаете об операционных рисках, структурных вариантах и реалиях технического обслуживания. Мы также рассмотрим точные критерии оценки того, соответствует ли он ограничениям CapEx и OpEx вашего конкретного предприятия. Это гарантирует, что вы сделаете осознанный выбор оборудования на основе данных.

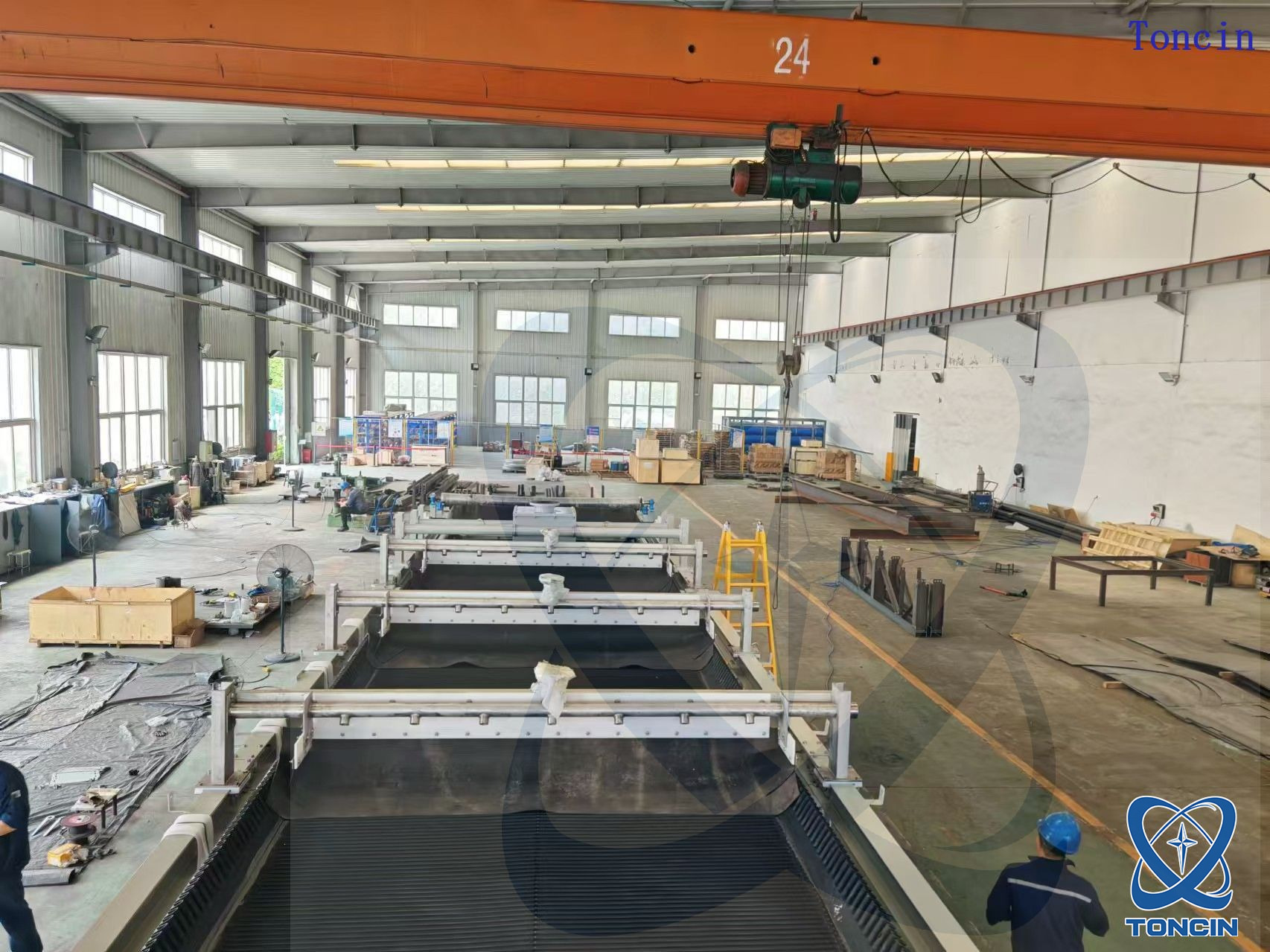

Горизонтальные вакуумные ленточные фильтры используют гравитацию и непрерывное вакуумное всасывание для разделения шлама, что позволяет осуществлять многоступенчатую промывку осадка без прерывания технологического процесса.
Успех во многом зависит от соответствия варианта фильтра (например, резинового ленточного или закрытого типа) химическим свойствам и летучести суспензии.
Хотя они обеспечивают более высокую непрерывную производительность по сравнению с фильтр-прессами, они требуют значительно большей физической площади и особых протоколов обслуживания движущихся изнашиваемых частей.
Правильный размер требует пилотных испытаний материала для определения скорости фильтрации, требуемого уровня вакуума и оптимальной толщины корки перед полномасштабным развертыванием.
Чтобы понять это оборудование, вы должны рассматривать его как движущуюся дренажную платформу, а не как камеру статического давления. Система работает по механизму непрерывного цикла. В нем используется приводной шкив с электроприводом, который протягивает пористую фильтровальную ткань через дренажную ленту с прорезями. Гравитация и вакуумное всасывание работают вместе. Они быстро отделяют жидкий фильтрат от твердых частиц. Мы можем разделить эту непрерывную операцию на четыре отдельные фазы.
Фаза 1: Подача навозной жижи. Процесс начинается на подающем конце машины. Специализированный распределитель подачи выливает суспензию на движущуюся фильтровальную ткань. Этот дистрибьютор играет решающую роль. Это обеспечивает равномерное распределение материала по всей ширине ленты. Неровный слой оставляет тонкие пятна. Вакуумное всасывание всегда будет идти по пути наименьшего сопротивления через эти тонкие места. Это явление, известное как вакуумное каналирование, снижает эффективность фильтрации.
Этап 2: Фильтрация и вакуумная экстракция. По мере продвижения лента проходит над стационарной вакуумной камерой. Эта коробка находится прямо под ремнем. Это создает сильное отрицательное давление. Вакуум с силой втягивает жидкий фильтрат через пористую ткань. Жидкость попадает в канавки несущего ремня. Затем он течет через центральные дренажные отверстия в вакуумную коробку. Оттуда по трубопроводам фильтрат подается во внешние приемные резервуары.
Этап 3: Промывка торта (основное преимущество). Оставшиеся твердые частицы образуют на ткани фильтровальную лепешку. Лента транспортирует этот торт в зону мойки. Здесь разбрызгиватели распределяют чистую промывочную жидкость по торту. Вы можете настроить эту зону для прямоточной или противоточной мойки. Противоточная промывка позволяет повторно использовать промывочную жидкость с более поздних стадий на более ранних стадиях. Это резко снижает общий расход растворителя. Примечание. Такая возможность многоступенчатой промывки дает горизонтальным вакуумным ленточным фильтрам огромное конкурентное преимущество перед центрифугами. Центрифуги не позволяют легко выполнять отдельные, многоступенчатые промывки без повторного суспендирования продукта.
Этап 4: Сушка и разгрузка. После промывки осадок поступает в зону окончательной вакуумной сушки. Вакуум протягивает окружающий воздух через осадок, чтобы вытеснить оставшуюся влагу. Затем лента достигает разгрузочного ролика. Полотно отрывается от несущего ремня и резко меняет направление. В результате этого высохший жмых отслаивается и падает в желоб для сбора. Наконец, струи воды под высоким давлением омывают обе стороны пустой фильтровальной ткани. Это предотвращает ослепление до перезапуска цикла.
Производители разрабатывают несколько различных конструктивных вариантов этого оборудования. Вы должны подобрать конкретную конфигурацию в соответствии с химическими свойствами вашего раствора. Выбор неправильного варианта приводит к преждевременному выходу оборудования из строя или угрозе безопасности.

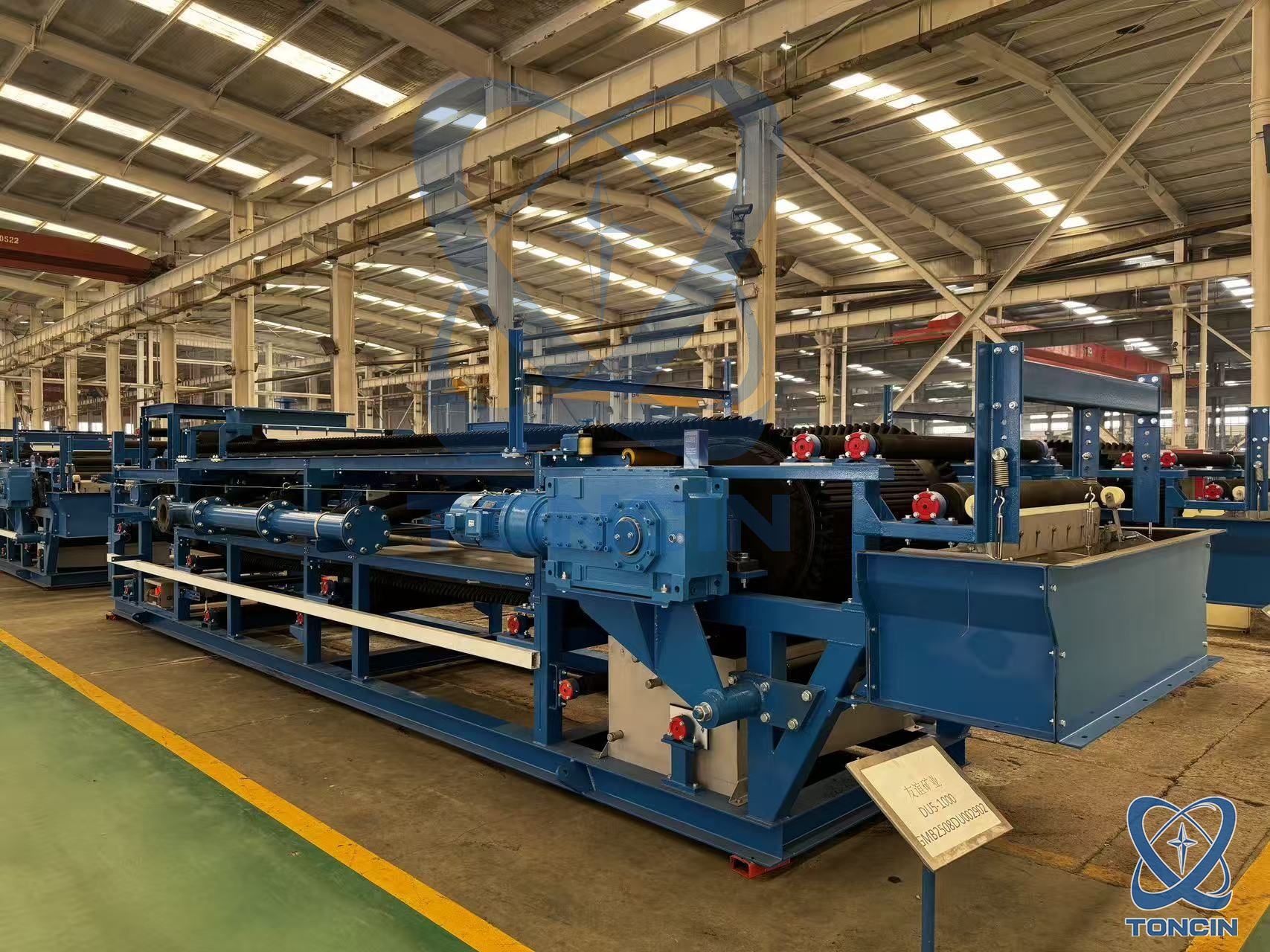

Стандартной промышленной конфигурацией является вакуумный фильтр с резиновой лентой . В этой конструкции используется прочный эластомерный дренажный ремень с желобками для поддержки фильтровальной ткани. Резиновая лента обеспечивает исключительную прочность на растяжение. Он легко справляется с механическими нагрузками, вызванными постоянными тяжелыми нагрузками.
Оценочная линза: инженеры-технологи выбирают этот вариант для тяжелой промышленной добычи, переработки полезных ископаемых и агрессивных химических суспензий. Толстая резина выдерживает высокоабразивные материалы, такие как кварцевый песок или металлические руды. Вы можете выбрать натуральный каучук, EPDM или специальные синтетические смеси в зависимости от химического состава суспензии.
Некоторые процессы включают использование очень летучих или токсичных растворителей. В этих случаях система фильтрации под открытым небом представляет серьезный риск. Вы должны использовать закрытый вакуумный ленточный фильтр . Эта конфигурация окружает всю подвижную платформу газонепроницаемым корпусом. Операторы часто продувают корпус азотом. Это устраняет кислород и предотвращает взрывоопасную атмосферу.
Оценочная линза: этот вариант необходим для работы со суспензиями на основе растворителей, опасными парами или строгими экологическими требованиями. Однако вы должны взвесить компромиссы. Газонепроницаемые корпуса требуют значительно более высоких первоначальных капитальных затрат. Кроме того, корпус ограничивает физический доступ. Это делает регулярное техническое обслуживание и замену ткани намного более сложными и трудоемкими.
Муниципальные и промышленные сточные воды представляют собой уникальные проблемы. Взвешенные твердые вещества часто бывают органическими, слизистыми и хорошо сжимаемыми. специализированный Эти проблемы решает Эти устройства часто имеют расширенные зоны гравитационного дренажа до включения вакуума. вакуумный ленточный фильтр для сточных вод .
Оценочная линза: сосредоточьтесь на способности оборудования обрабатывать переменные концентрации корма. Потоки сточных вод редко сохраняют постоянную консистенцию. Успех здесь во многом зависит от химического кондиционирования. Необходимо аккуратно дозировать полимерные флокулянты в суспензию. Фильтр использует эти флокулянты для группировки мелких частиц в более крупные, дренируемые кластеры.
Прежде чем приступить к закупкам, инженеры-технологи должны критически оценить ограничения объекта. Это оборудование решает множество задач, но не является универсальным. Вы должны сравнить его характеристики с альтернативами пакетной обработки.
Самый очевидный компромисс касается физического пространства. Горизонтальный вакуумный ленточный фильтр обеспечивает непрерывную производительность в больших объемах. Он никогда не перестает разряжаться или очищаться. Однако для этого требуется огромный физический след. Типичная установка может легко иметь длину от 15 до 30 метров. Вы должны убедиться, что на вашем предприятии имеется достаточная площадь. Если места мало, вертикальные фильтр-прессы могут быть вашим единственным жизнеспособным вариантом, несмотря на их ограничения по партиям.
Используйте следующую сравнительную таблицу, чтобы определить, соответствует ли ваш профиль навозной жижи преимуществам этой технологии непрерывного вакуума.
Фактор процесса | Идеально подходит (выберите вакуумный ремень) | Плохая посадка (избегайте использования вакуумного ремня) |
|---|---|---|
Хрупкость частиц | Хрупкие хлопья, требующие бережного обращения с нулевым сдвигом. | Твердые, прочные частицы, выдерживающие сильное механическое сжатие. |
Требования к стирке | Для извлечения ценных растворенных веществ необходимо несколько отдельных этапов промывки. | Промывка не требуется, или достаточно простого одноступенчатого перемещения. |
Сжимаемость торта | Твердые, быстро дренирующиеся лепешки, которые быстро образуются под действием силы тяжести/низкого вакуума. | Сильно сжимаемые, слизистые лепешки, слепящие ткань и требующие сжимания под высоким давлением. |
Производственный поток | Требуется строго непрерывная и непрерывная последующая обработка. | Графики серийного производства, при которых допустима периодическая разгрузка. |
Вы должны сбалансировать первоначальные инвестиции с долгосрочными операционными реалиями. Вакуумный ленточный фильтр обычно требует высоких капитальных затрат. Тем не менее, вы также должны внимательно следить за эксплуатационными расходами. Вы будете потреблять значительное количество электроэнергии при работе вакуумных насосов непрерывного действия. Вы будете регулярно покупать сменные фильтровальные ткани. Вы также должны подавать постоянный объем чистой промывочной жидкости. Положительным моментом является то, что автоматизация значительно снижает затраты на рабочую силу оператора по сравнению с ручными фильтр-прессами.
Прозрачность в отношении технического обслуживания создает реалистичные ожидания. Постоянное перемещение тяжелой техники под вакуумом создает определенные точки износа. Вы не можете установить это оборудование и игнорировать его. Вы должны внедрить строгие протоколы профилактического обслуживания, чтобы обеспечить бесперебойную работу.
Интерфейс между движущейся резиновой лентой и неподвижной вакуумной коробкой создает постоянное трение. Для этого производители устанавливают скользящие износные планки (обычно из сверхвысокомолекулярного полиэтилена). Они также впрыскивают смазочную воду вдоль этих фрикционных ремней.
Рекомендация: постоянно контролировать поток смазочной воды. Проверяйте износные планки ежемесячно.
Распространенная ошибка: сухой ремень. При этом выделяется огромное количество тепла, плавятся износные накладки и немедленно разрушается вакуумное уплотнение.
Фильтровальная ткань должна двигаться совершенно прямо. Если его сместить в сторону, он сморщится. Морщины нарушают вакуумное уплотнение и позволяют твердым частицам проходить мимо ткани. Это ухудшает прозрачность фильтрата. Поэтому в современных агрегатах используются автоматизированные пневматические или гидравлические системы слежения.
Эти системы используют датчики края для обнаружения сноса. Они автоматически поворачивают натяжные ролики, направляя ткань обратно в центр. Вы должны поддерживать подачу воздуха в эти пневматические системы чистым и сухим. Неисправная система слежения быстро порвет дорогую фильтровальную ткань.
Со временем мелкие частицы проникают глубоко в ткань фильтровальной ткани. Это явление, известное как ослепление, перекрывает поток фильтрата. Чтобы снизить риск простоя, производители устанавливают станции промывки под высоким давлением на обратном пути ленты.
Вы должны убедиться, что эти промывочные насадки обеспечивают перекрытие покрытия. Ежедневно проверяйте давление в форсунках. Если дюзы засорятся, ослепление быстро распространится по ткани. Вы увидите внезапное падение производительности и увеличение остаточной влажности кека.
Приобретение данного оборудования является крупным инженерным проектом. Вы не можете просто выбрать модель из каталога. Вы должны следовать строгой структуре спецификаций, основанной на данных.
Эмпирические данные абсолютно не подлежат обсуждению. Вы должны начать со стендовых испытаний фильтрующих створок. Отправьте репрезентативные образцы суспензии в лабораторию поставщика. Эти испытания определяют удельную устойчивость к осадкам и оптимальное переплетение ткани. Они также устанавливают необходимые пропорции стирки. Как только стендовые испытания покажутся многообещающими, арендуйте небольшую пилотную установку. Запустите его на своем предприятии, чтобы проверить производительность в реальных условиях предприятия.
Инженеры используют пилотные данные для расчета необходимой активной площади фильтрации. Обычно эта площадь измеряется в квадратных метрах. При выборе крупногабаритного вакуумного ленточного фильтра размер зависит от самого медленного этапа определения скорости. Иногда корж формируется мгновенно, но высыхание занимает много времени. Для достижения целевой производительности размер оборудования должен соответствовать самому продолжительному этапу вашего конкретного процесса разделения.
Оцените все смачиваемые детали, основываясь на химическом составе вашей суспензии. Вы должны проанализировать pH, температуру и содержание хлоридов. В стандартных приложениях используется нержавеющая сталь 304 или 316L. В сильно агрессивных средах может потребоваться нержавеющая сталь Duplex. В качестве альтернативы вы можете сэкономить капитал, выбрав углеродистую сталь с резиновым покрытием для высококислотных и низкотемпературных растворов.
Не оценивайте поставщиков исключительно по первоначальной закупочной цене. Оцените их местную поддержку послепродажного обслуживания. Спросите, где они хранят критически важные изнашиваемые детали, такие как ремни, уплотнения и ткань. Наконец, оцените их готовность предоставить механические и технологические гарантии на основе результатов пилотных испытаний. Уверенный в себе поставщик будет придерживаться своих эмпирических данных о размерах.
Горизонтальный вакуумный ленточный фильтр является лучшим выбором для непрерывной и легко контролируемой фильтрации.
Он обеспечивает непревзойденные возможности многоступенчатой противоточной промывки, позволяющие сохранять ценные растворенные вещества и сокращать отходы растворителей.
Ваше окончательное решение зависит от баланса ваших физических ограничений и финансовой отдачи от восстановления кека высокой чистоты.
Не гадайте о размерах оборудования. Сначала соберите эмпирические данные, чтобы защитить свои капиталовложения.
Следующий шаг: Свяжитесь с инженером по применению, чтобы запросить техническую консультацию. Отправьте репрезентативную пробу суспензии для лабораторных стендовых испытаний, чтобы определить точные параметры фильтрации.
Ответ: Вакуумный ленточный фильтр использует непрерывное всасывание и силу тяжести, чтобы аккуратно протягивать жидкость через фильтровальную ткань. Он превосходно справляется с мытьем и обращением с хрупкими тортами. Ленточный пресс использует двойные сходящиеся ленты для приложения интенсивных механических усилий сжатия и сдвига для выдавливания жидкости. Ленточные прессы лучше подходят для сильно сжимаемых городских осадков, а вакуумные фильтры лучше подходят для химической и минеральной переработки.
Ответ: Толщина корки сильно варьируется в зависимости от свойств материала. Обычно он колеблется от 3 мм для очень мелких, медленно фильтрующихся химикатов до 100 мм для грубых, быстро истощающихся минеральных руд. Вы должны оптимизировать эту толщину во время пилотного тестирования. Слишком толстая корка ограничивает поток вакуума, а слишком тонкая корка вызывает образование вакуумных каналов.
Ответ: Срок службы зависит от химического воздействия, абразивной природы суспензии и надлежащего обслуживания. При тщательном уходе за сменными накладками и системами слежения резиновый ремень для тяжелых условий эксплуатации обычно служит несколько лет. И наоборот, операторам приходится заменять более тонкую тканую фильтровальную ткань гораздо чаще, часто каждые несколько недель или месяцев, из-за засорения или механического износа.
