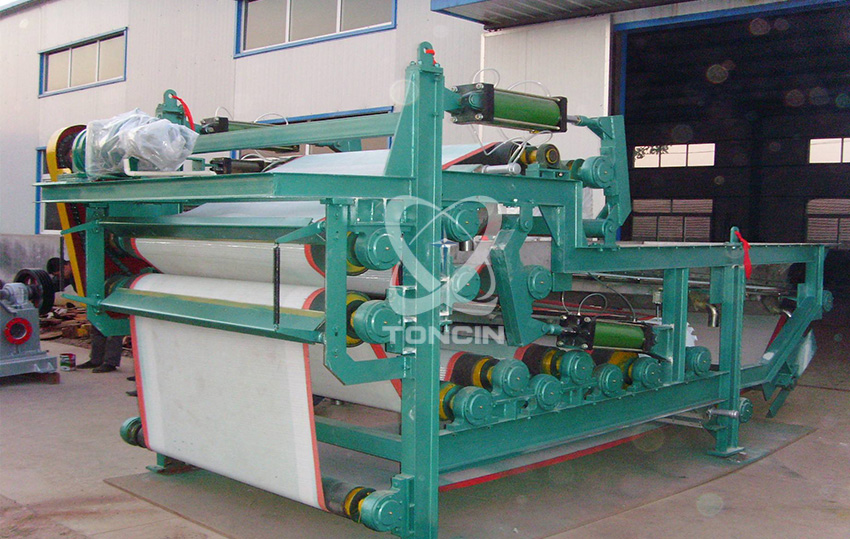

Ленточный фильтр-пресс Toncin представляет собой высокоэффективное устройство для разделения твердой и жидкой фаз, основанное на принципах химической флокуляционной контактной фильтрации и механической экструзии. Он отличается простотой технологического процесса, высокой степенью автоматизации, непрерывной работой, удобным управлением и регулируемыми рабочими параметрами. При использовании в сочетании с гравитационным сгуститель он может устранить необходимость в резервуаре для концентрации материала, тем самым в некоторой степени экономя затраты на строительство. В результате он получает все более широкое применение в различных отраслях.
В настоящее время ленточные фильтр-прессы широко используются для обезвоживания осадков городских сточных вод, печати и крашения текстиля, гальванотехники, производства бумаги, кожи, пивоварения, пищевой промышленности, промывки угля, нефтехимической, химической промышленности, металлургии, фармацевтики, керамики и других отраслей. Он также подходит для процессов разделения твердой и жидкой фаз или выщелачивания в промышленном производстве.
Технические характеристики
Ленточный фильтр-пресс DYZ подходит для систем обезвоживания осадка в крупномасштабных проектах очистки воды, а также для обезвоживания материалов на промышленных и горнодобывающих предприятиях в различных суровых условиях.
1. Высокая структурная жесткость, стабильная работа, низкий уровень шума.
2. Оснащен усовершенствованными устройствами предварительного загущения для эффективной флокуляции осадка и низких эксплуатационных затрат.
3. Зона гравитационного обезвоживания оснащена усовершенствованным распределителем, обеспечивающим равномерное распределение материала и продлевающим срок службы фильтрующей ленты.
4. Удлиненные гравитационные и клиновые зоны обезвоживания обеспечивают тщательное предварительное обезвоживание, предотвращая перелив материала в зоне прессования.
5. Научно продуманная система роликов обеспечивает раздельный и непрерывный дренаж на стадиях гравитационного, клинового и прессового обезвоживания.
6. Большой диаметр прижимных роликов повышает эффективность обезвоживания, что приводит к высокой производительности обработки и экономии энергии.
7. Полностью непрерывная работа от подачи до выгрузки кека. Высокая степень автоматизации с дополнительным интерфейсом ПЛК для централизованного компьютерного управления.
8. В системе привода используется бесступенчатое регулирование скорости с механическим или частотным преобразованием, обеспечивающее широкий регулируемый диапазон и высокую адаптируемость.
9. Надежная система обратной промывки обеспечивает постоянную эффективность обезвоживания фильтрующей ленты.
10. Устройства пневматического натяжения и автоматического слежения гарантируют безопасную и стабильную работу фильтрующей ленты.
11. Безопасная и надежная работа благодаря инфракрасным защитным ограждениям и комплексным системам аварийной остановки.
12. Доступен с различными характеристиками фильтрующих лент, подходящих для различных материалов, что обеспечивает высокую точность фильтрации.

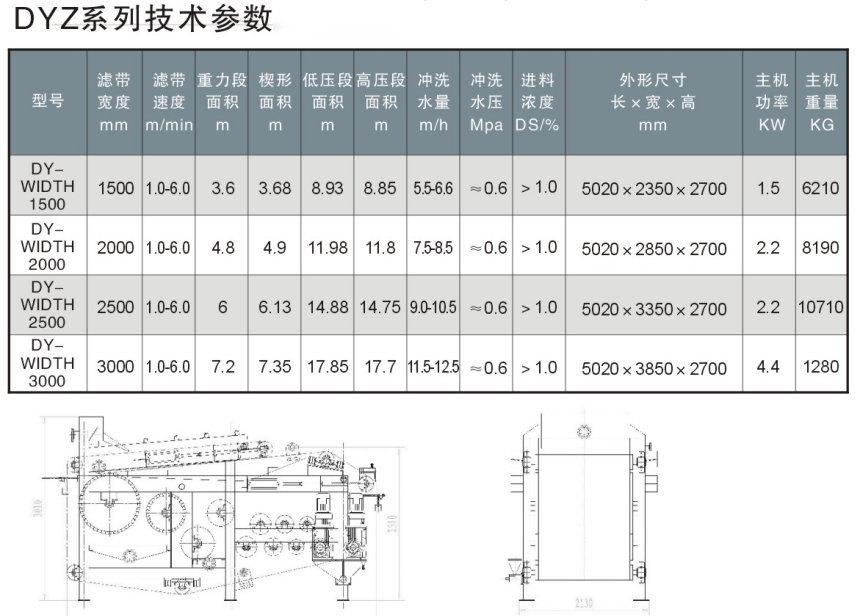

Параметры продукта:
Принцип работы:
1. Этап предварительной обработки.
Флоккулированный материал равномерно распределяется по ленте фильтра. Под действием силы тяжести свободная вода вне хлопьев отделяется, снижая влажность хлопьев осадка и ослабляя их текучесть. Эффективность обезвоживания на этом этапе зависит от свойств фильтрующей ленты, характеристик материала и флокуляционного эффекта осадка. Гравитационное обезвоживание удаляет из осадка значительную часть воды.
2. Стадия обезвоживания предварительного прессования клина.
После гравитационного обезвоживания материал все еще сохраняет относительно высокую текучесть, что не соответствует требованиям, предъявляемым к стадии прессования. Поэтому между стадиями гравитационного обезвоживания и прессования включается секция клинового предварительного прессования. За счет незначительной экструзии поверхностная свободная вода дополнительно удаляется, что значительно снижает текучесть и предотвращает выдавливание материала при последующем прессовании. Это создает стабильные условия для эффективного прессового обезвоживания.
3. Стадия обезвоживания прессования.
После прохождения стадии клинового предварительного прессования материал попадает в зону обезвоживания прессования, которая состоит из ряда роликов, расположенных в порядке убывания диаметра. По мере постепенного уменьшения диаметра ролика давление на материал постепенно увеличивается. Одновременно с этим при прохождении материала через ролики применяются сдвиговые усилия, удаляющие большую часть насыщенной воды и завершающие окончательный процесс обезвоживания.
Почему стоит выбрать наш ленточный фильтр-пресс?
Снижение общих эксплуатационных расходов
Сокращение использования химикатов: усовершенствованные системы флокуляции и оптимизированные пути обезвоживания значительно сокращают расход флокулянта (PAM).
Экономия воды и электроэнергии: эффективные системы обратной промывки и продуманная конструкция роликовых прессов позволяют снизить расход воды для очистки и снизить энергопотребление привода.
Снижение затрат на рабочую силу: высокая степень автоматизации (автоматическое отслеживание, натяжение, разгрузка кека) и прочная конструкция значительно снижают ежедневные потребности в эксплуатации и техническом обслуживании.
Более стабильная и надежная работа
Надежность и долговечность: в основной конструкции используется прочная конструкция и высокопрочные материалы (например, нержавеющая сталь, ролики с резиновым покрытием), что обеспечивает долгосрочную стабильную работу в суровых условиях с низким уровнем отказов.
Интеллектуальная самозащита: встроенное пневматическое автоматическое слежение, инфракрасные защитные ограждения и системы аварийной остановки эффективно предотвращают смещение ленты, ее повреждение и несчастные случаи с персоналом, обеспечивая безопасное и непрерывное производство.
Превосходные результаты обезвоживания и производительность обработки
Сушка кека: уникальная многоступенчатая конструкция обезвоживания, состоящая из «расширенной гравитационной зоны + зоны клина + зоны роликов высокого давления», обеспечивает давление до 12 бар, обеспечивая более низкое содержание влаги в кеке и снижая затраты на утилизацию.
Более высокая производительность: научно продуманные роликовые системы и оптимизированное управление скоростью ленты обеспечивают большую производительность обработки в единицу времени и более высокую общую эффективность.
Высокая гибкость и интеллектуальное управление
Настраиваемая конфигурация: может быть оснащена фильтрующими лентами различных характеристик и устройствами предварительной очистки в зависимости от конкретных характеристик вашего материала (например, муниципальный ил, промышленные отходы) и требований к точности.
Простое управление: поддерживает частотно-регулируемый привод для плавного регулирования скорости и интерфейсы ПЛК, что позволяет легко интегрировать его в центральные системы управления для интеллектуального управления и удаленного мониторинга.
Комплексная профессиональная поддержка
Подтвержденный опыт: наша продукция успешно применяется в десятках отраслей промышленности (например, в коммунальной, красильной и полиграфической, бумажной, химической), что подтверждается обширными практическими исследованиями, что позволяет нам предоставлять вам проверенные технологические решения.
Гарантия полного цикла обслуживания: мы предлагаем полную техническую поддержку на протяжении всего жизненного цикла — от проектирования решения, установки и ввода в эксплуатацию до обучения операторов и послепродажного обслуживания — гарантируя, что у вас не будет никаких проблем после покупки.
Подводя итог, можно сказать, что наше оборудование — это не просто эффективная машина для обезвоживания; это решение, призванное помочь вам «сократить затраты, повысить эффективность и добиться стабильной и бесперебойной работы».
