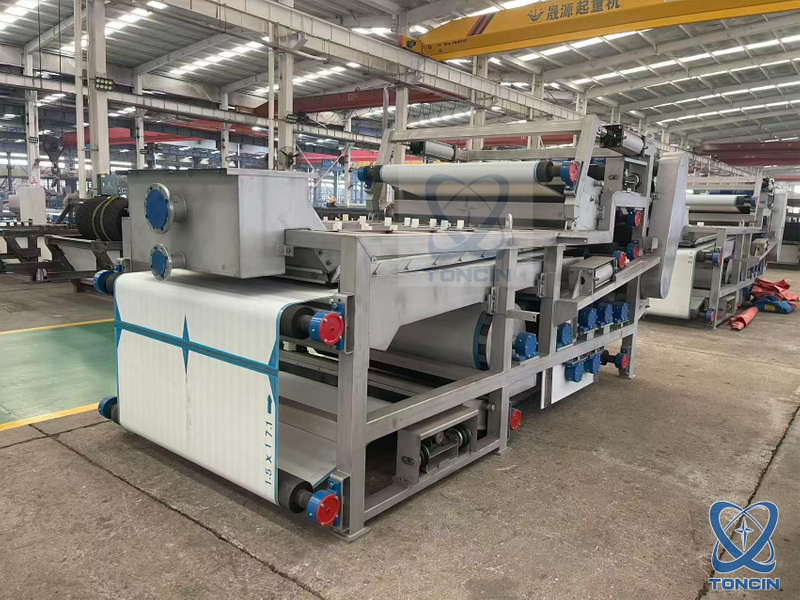

Ленточный фильтр-пресс Toncin представляет собой высокоэффективное устройство для разделения твердой и жидкой фаз, основанное на принципах химической флокуляционной контактной фильтрации и механической экструзии. Он отличается простотой технологического процесса, высокой степенью автоматизации, непрерывной работой, удобным управлением и регулируемыми рабочими параметрами. При использовании в сочетании с гравитационным сгуститель он может устранить необходимость в резервуаре для концентрации материала, тем самым в некоторой степени экономя затраты на строительство. В результате он получает все более широкое применение в различных отраслях.
В настоящее время ленточные фильтр-прессы широко используются для обезвоживания осадков городских сточных вод, печати и крашения текстиля, гальванотехники, производства бумаги, кожи, пивоварения, пищевой промышленности, промывки угля, нефтехимической, химической промышленности, металлургии, фармацевтики, керамики и других отраслей. Он также подходит для процессов разделения твердой и жидкой фаз или выщелачивания в промышленном производстве.
Технические характеристики
Ленточный фильтр-пресс DYZ подходит для систем обезвоживания осадка в крупномасштабных проектах очистки воды, а также для обезвоживания материалов на промышленных и горнодобывающих предприятиях в различных суровых условиях.
1. Высокая структурная жесткость, стабильная работа, низкий уровень шума.
2. Оснащен усовершенствованными устройствами предварительного загущения для эффективной флокуляции осадка и низких эксплуатационных затрат.
3. Зона гравитационного обезвоживания оснащена усовершенствованным распределителем, обеспечивающим равномерное распределение материала и продлевающим срок службы фильтрующей ленты.
4. Удлиненные гравитационные и клиновые зоны обезвоживания обеспечивают тщательное предварительное обезвоживание, предотвращая перелив материала в зоне прессования.
5. Научно продуманная система роликов обеспечивает раздельный и непрерывный дренаж на стадиях гравитационного, клинового и прессового обезвоживания.
6. Большой диаметр прижимных роликов повышает эффективность обезвоживания, что приводит к высокой производительности обработки и экономии энергии.
7. Полностью непрерывная работа от подачи до выгрузки кека. Высокая степень автоматизации с дополнительным интерфейсом ПЛК для централизованного компьютерного управления.
8. В системе привода используется бесступенчатое регулирование скорости с механическим или частотным преобразованием, обеспечивающее широкий регулируемый диапазон и высокую адаптируемость.
9. Надежная система обратной промывки обеспечивает постоянную эффективность обезвоживания фильтрующей ленты.
10. Устройства пневматического натяжения и автоматического слежения гарантируют безопасную и стабильную работу фильтрующей ленты.
11. Безопасная и надежная работа благодаря инфракрасным защитным ограждениям и комплексным системам аварийной остановки.
12. Доступен с различными характеристиками фильтрующих лент, подходящих для различных материалов, что обеспечивает высокую точность фильтрации.
Параметры продукта:
Принцип работы:
1. Этап предварительной обработки.
Флоккулированный материал равномерно распределяется по ленте фильтра. Под действием силы тяжести свободная вода вне хлопьев отделяется, снижая влажность хлопьев осадка и ослабляя их текучесть. Эффективность обезвоживания на этом этапе зависит от свойств фильтрующей ленты, характеристик материала и флокуляционного эффекта осадка. Гравитационное обезвоживание удаляет из осадка значительную часть воды.
2. Стадия обезвоживания предварительного прессования клина.
После гравитационного обезвоживания материал все еще сохраняет относительно высокую текучесть, что не соответствует требованиям, предъявляемым к стадии прессования. Поэтому между стадиями гравитационного обезвоживания и прессования включается секция клинового предварительного прессования. За счет незначительной экструзии поверхностная свободная вода дополнительно удаляется, что значительно снижает текучесть и предотвращает выдавливание материала при последующем прессовании. Это создает стабильные условия для эффективного прессового обезвоживания.
3. Стадия обезвоживания прессования.
После прохождения стадии клинового предварительного прессования материал попадает в зону обезвоживания прессования, которая состоит из ряда роликов, расположенных в порядке убывания диаметра. По мере постепенного уменьшения диаметра ролика давление на материал постепенно увеличивается. Одновременно с этим при прохождении материала через ролики применяются сдвиговые усилия, удаляющие большую часть насыщенной воды и завершающие окончательный процесс обезвоживания.
Почему стоит выбрать наш ленточный фильтр-пресс?
Фильтр-пресс DYZ подходит для систем обезвоживания осадка в крупных проектах очистки воды, а также для обезвоживания материалов на различных промышленных и горнодобывающих предприятиях в суровых условиях.
Он имеет расширенную зону гравитационного дренажа, за которой следуют клиновые и прессовые секции. Рабочее давление может достигать 12 бар, что обеспечивает высокую производительность обезвоживания полотна.
В прессе используются высокопрочные, сверхмощные подшипники и усиленные комбинации роликов, которые упрощают эксплуатацию и техническое обслуживание.
Верхние и нижние фильтрующие полотна приводятся в действие преобразователями частоты по отдельности, что обеспечивает оптимальное распределение нагрузки.
Ролики покрыты высококачественным полиэтиленом или резиной. Водяные кольца, установленные на концах роликов, эффективно предотвращают попадание воды и повреждение подшипников.
Регенерация полотна фильтра осуществляется с помощью распылительных трубок из нержавеющей стали и встроенных щеток, что значительно повышает эффективность очистки.
Наше оборудование — это не просто эффективная машина для обезвоживания; это решение, призванное помочь вам «сократить затраты, повысить эффективность и добиться стабильной и бесперебойной работы».
