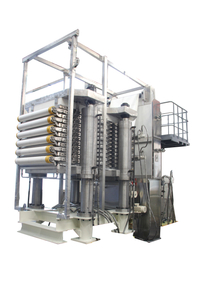

Вертикальный автоматический пресс-фильтр HVPF — это самый совершенный фильтр, который когда-либо существовал в мире.У вакуума есть предел, а у давления нет.Вертикальный автоматический пресс-фильтр HVPF использует воздух или воду для создания огромной разницы давления по обе стороны фильтровальной ткани, что позволяет добиться очень эффективного разделения твердых частиц и жидкости.Когда фильтровальная пластина закрыта, суспензия перекачивается в камеру фильтра через шламопроводы.Часть фильтрата затем попадает в камеру фильтрата через фильтровальную ткань под действием силы тяжести.Затем вода под высоким давлением заставляет резиновую диафрагму выдавливать фильтрат из фильтрационной корки.Когда этот процесс завершен, водитель запускает фильтровальную ткань, и фильтровальный осадок выгружается с обеих сторон фильтровальной ткани.
Применение продукта:
Вертикальный автоматический пресс-фильтр HVPF может применяться в горнодобывающей, металлургической, химической промышленности, фармацевтике и пищевой промышленности. отрасли.Это своего рода высокопроизводительная, энергосберегающая, автоматическая машина для разделения твердой и жидкой фаз.
Диапазон поставки и требования к локальной установке:
(1) Он состоит из хоста, гидравлической станции, станции водоснабжения, системы очистки и системы управления.
(2) Эту машину необходимо устанавливать на прочную плоскую железобетонную или стальную стойку.См. размер фундамента и соответствующие размеры в схеме установки и схеме фундамента.Глубина заглубления определяется заказчиком исходя из реальных условий.Хост должен быть подвешен профессиональными техническими специалистами, избегайте ударов и царапин оборудования.Используйте градиентный ввод для настройки хоста во время установки, а затем установите другое оборудование во время крепления хоста.
(3) Воздух поставлять: гранулы менее 5 мкм, давление 0,5–0,6 МПа, объем воздуха: в качестве справки используйте таблицу сборки.
(4) Вода подача: макс.содержание твердых частиц 5 частей на миллион, твердые гранулы менее 50 мкм, давление 3,5-6 бар, в качестве справки для объема поставки используйте сборную таблицу.
(5)Мощность питание: 3 фазы/380В±5%, однофазное/220В±5%,50Гц
-
(6)Рабочая среда: рабочая среда требования к этой машине, не заморачивайтесь.
Характеристики продукта:
Модель | Площадь фильтрации (м2) | Габаритный размер м (Д×Ш×В) | Фильтрация Количество пластин | Объем (м3)
(В=45 мм) | Масса (Т) | Гидравлическая мощность (КВт) | Спецификация фильтрующей пластины (мм) | Ширина фильтровальной ткани |
|
ХВПФ-1 | 1 | 2,5×1,5×2,0 | 2 | 0.05 | 8 | 7.5 | 1000*550 | 0.7 |
ХВПФ-2 | 2 | 2,5×1,5×2,2 | 4 | 0.09 | 9 | 7.5 |
ХВПФ-3 | 3 | 3,5×2,5×2,2 | 2 | 0.16 | 14 | 11 | 1750*900 | 1.05 |
ХВПФ-4 | 4 | 3,5×2,5×2,3 | 4 | 0.27 | 15 | 11 |
ХВПФ-9 | 9 | 3,5×2,5×2,5 | 6 | 0.41 | 16 | 11 |
ХВПФ-12 | 12 | 3,5×2,5×2,7 | 8 | 0.54 | 17 | 11 |
ХВПФ-15 | 15 | 3,5×2,5×2,9 | 10 | 0.68 | 18 | 11 |
ХВПФ-18 | 18 | 3,5×2,5×3,1 | 12 | 0.81 | 19 | 11 |
ХВПФ-21 | 21 | 3,5×2,5×3,3 | 14 | 0.95 | 21 | 11 |
ХВПФ-24 | 24 | 3,5×2,5×3,4 | 16 | 1.08 | 22 | 11 |
ХВПФ-27 | 27 | 3,5×2,5×3,6 | 18 | 1.22 | 23 | 11 |
ХВПФ-15 | 15 | 5,1×3,7×3,3 | 6 | 0.68 | 37 | 22 | 2500*1020 | 1.15 |
ХВПФ-20 | 20 | 5,1×3,7×3,6 | 8 | 0.9 | 39 | 22 |
ХВПФ-25 | 25 | 5,1×3,7×3,9 | 10 | 1.13 | 42 | 22 |
ХВПФ-30 | 30 | 5,1×3,7×4,2 | 12 | 1.35 | 43 | 22 |
ХВПФ-35 | 35 | 5,1×3,7×4,5 | 14 | 1.58 | 44 | 22 |
ХВПФ-40 | 40 | 5,1×3,7×4,8 | 16 | 1.8 | 45 | 22 |
ХВПФ-45 | 45 | 5,1×3,7×5,1 | 18 | 2.03 | 46 | 22 |
ХВПФ-50 | 50 | 5,1×3,7×5,4 | 20 | 2.25 | 48 | 22 |
ХВПФ-60 | 60 | 6,9×4,5×5,4 | 10 | 2.7 | 97 | 37 | 4010*1500 | 1.7 |
ХВПФ-72 | 72 | 6,9×4,5×5,8 | 12 | 3.24 | 100 | 37 |
ХВПФ-84 | 84 | 6,9×4,5×6,2 | 14 | 3.78 | 104 | 37 |
ХВПФ-96 | 96 | 6,9×4,5×6,5 | 16 | 4.32 | 110 | 37 |
ХВПФ-108 | 108 | 6,9×4,5×6,9 | 18 | 4.86 | 112 | 37 |
ХВПФ-120 | 120 | 6,9×4,5×7,2 | 20 | 5.4 | 118 | 37 |
ХВПФ-132 | 132 | 6,9×4,5×7,6 | 22 | 5.94 | 120 | 37 |
ХВПФ-144 | 144 | 6,9×4,5×7,9 | 24 | 6.48 | 123 | 37 |
ХВПФ-156 | 156 | 6,9×4,5×8,3 | 26 | 7.02 | 126 | 37 |
ХВПФ-168 | 168 | 6,9×4,5×8,6 | 28 | 7.56 | 130 | 37 |
ХВПФ-144 | 144 | 9,2×5,5×6,8 | 18 | 6.48 | 142 | 67 | 6020*1500 | 1.7 |
ХВПФ-162 | 162 | 9,2×5,5×7,2 | 18 | 7.29 | 147 | 67 |
ХВПФ-180 | 180 | 9,2×5,5×7,5 | 20 | 8.1 | 150 | 67 |
ХВПФ-198 | 198 | 9,2×5,5×7,8 | 22 | 8.91 | 160 | 67 |
ХВПФ-216 | 216 | 9,2×5,5×8,2 | 24 | 9.72 | 166 | 67 |
ХВПФ-234 | 234 | 9,2×5,5×8,5 | 26 | 10.53 | 172 | 67 |
ХВПФ-252 | 252 | 9,2×5,5×8,8 | 28 | 11.34 | 180 | 67 |
ХВПФ-270 | 270 | 9,2×5,5×9,2 | 30 | 12.15 | 190 | 67 |
Рабочий процесс:
(1) Этап фильтрации: когда фильтровальная пластина закрыта, суспензия перекачивается в камеру фильтра через шламовую трубу.Фильтрат поступает в камеру фильтрата через фильтровальную ткань и попадает в коллектор фильтрата через трубку для фильтрата, при этом в камере фильтра образуется фильтровальная корка.
(2) Экструзия: вода под высоким давлением поступает в мембрану через трубку и заставляет мембрану выдавливаться к фильтрационной корке, в результате чего фильтрат фильтрационной корки выдавливается наружу.
(3) Торт промывка: промывочная вода подается в камеру фильтра по шламовой трубе после промывки Осадок и через ткань стекают в выпускные трубы.
(4) Сушка на воздухе: поток воздуха с водой проходит через фильтрационный осадок, что позволяет максимально снизить влажность фильтрационного осадка и одновременно опорожнить камеру фильтрата.
(5)Выгрузка фильтрационного осадка: после завершения процесса сушки приводные части приводят в движение фильтровальную ткань, и фильтровальный осадок выгружается с обеих сторон фильтровальной ткани.
